Konkurs studencki na najciekawszy projekt przestrzeni do mieszkania

Paweł Marjański – „Uzupełnienia tkanki miejskiej z wykorzystaniem druku betonem”

19 grudnia '24
Dane techniczne
Typ: praca dyplomowa magisterska
Rok obrony: 2022
Nazwa: „UZUPEŁNIENIA TKANKI MIEJSKIEJ Z WYKORZYSTANIEM DRUKU BETONEM”
Autor:

Paweł Marjański

Uczelnia:
Politechnika Łódzka
Promotor:
Michał Domińczak

Praca zgłoszona na konkurs
„Najlepszy Dyplom Architektura”

Założeniem pracy magisterskiej było połączenie druku 3D betonem z architekturą modularną. Dzięki użyciu przełomowej technologii bryła projektu osiągnęła unikalną i ekspresyjną formę bez zwiększania komplikacji organizacyjnej i budowlanej zamierzenia. Przewodnią myślą dla wykorzystania druku 3D było maksymalne ograniczenie zużycia betonu przy zoptymalizowanej strukturze budynku i estetyce przykuwającej oko przechodnia.

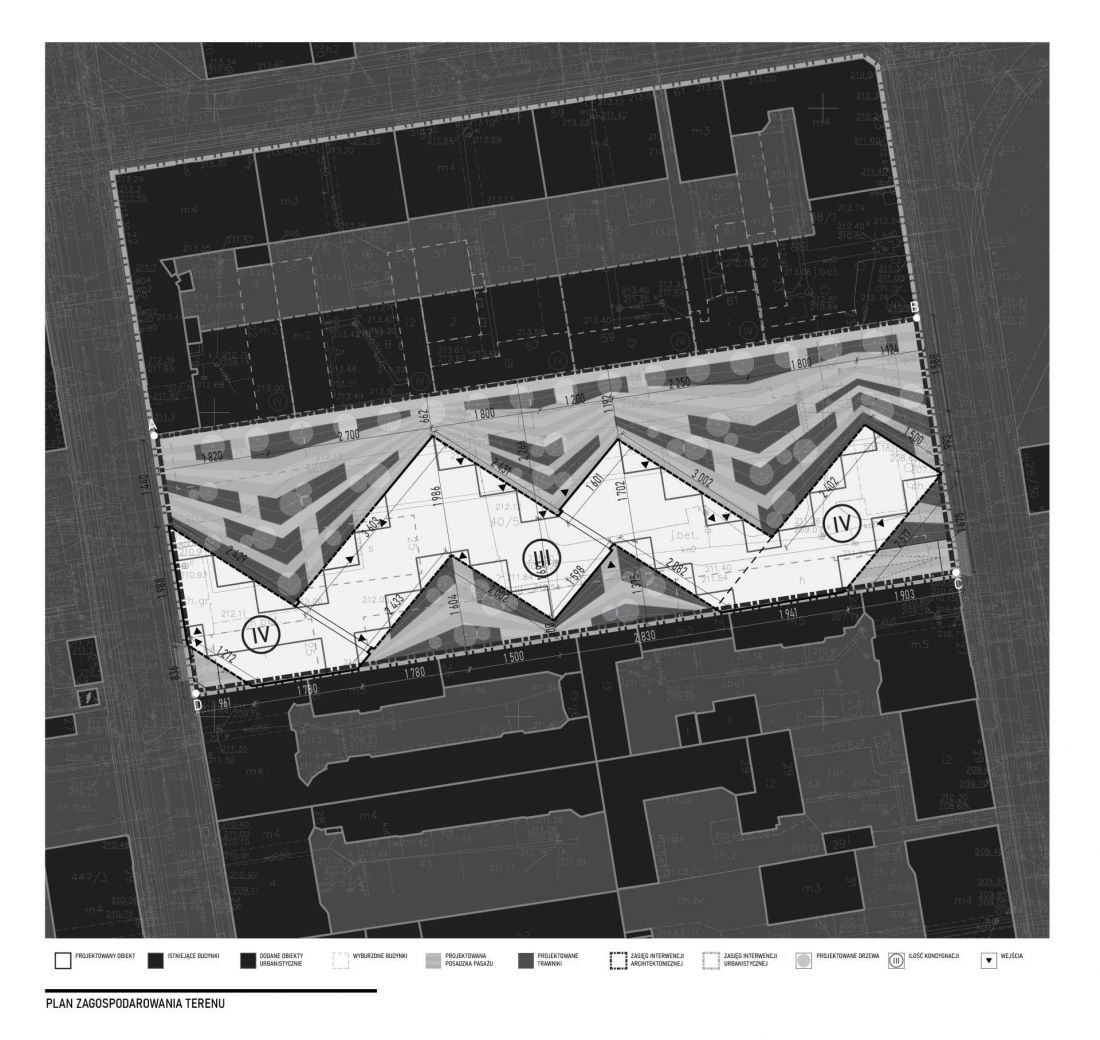

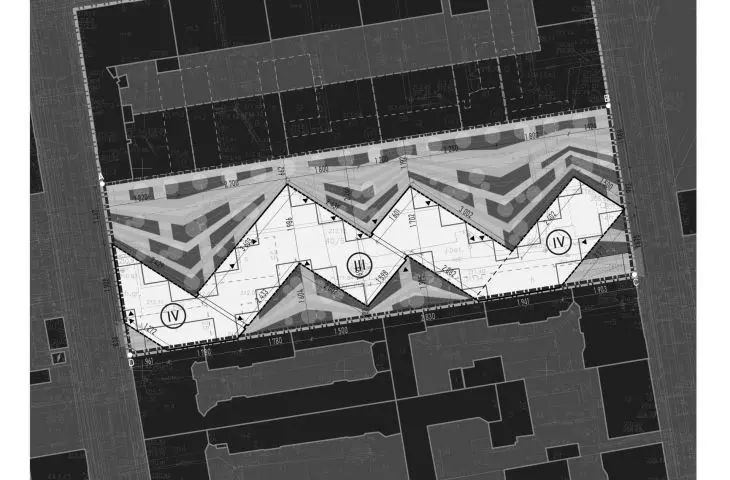

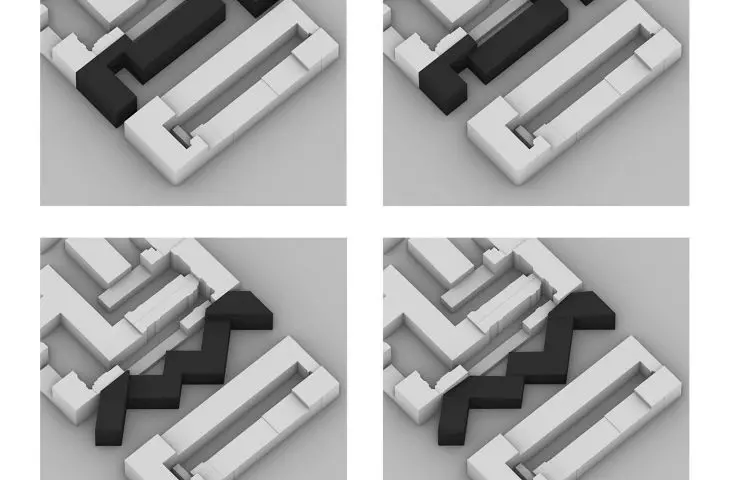

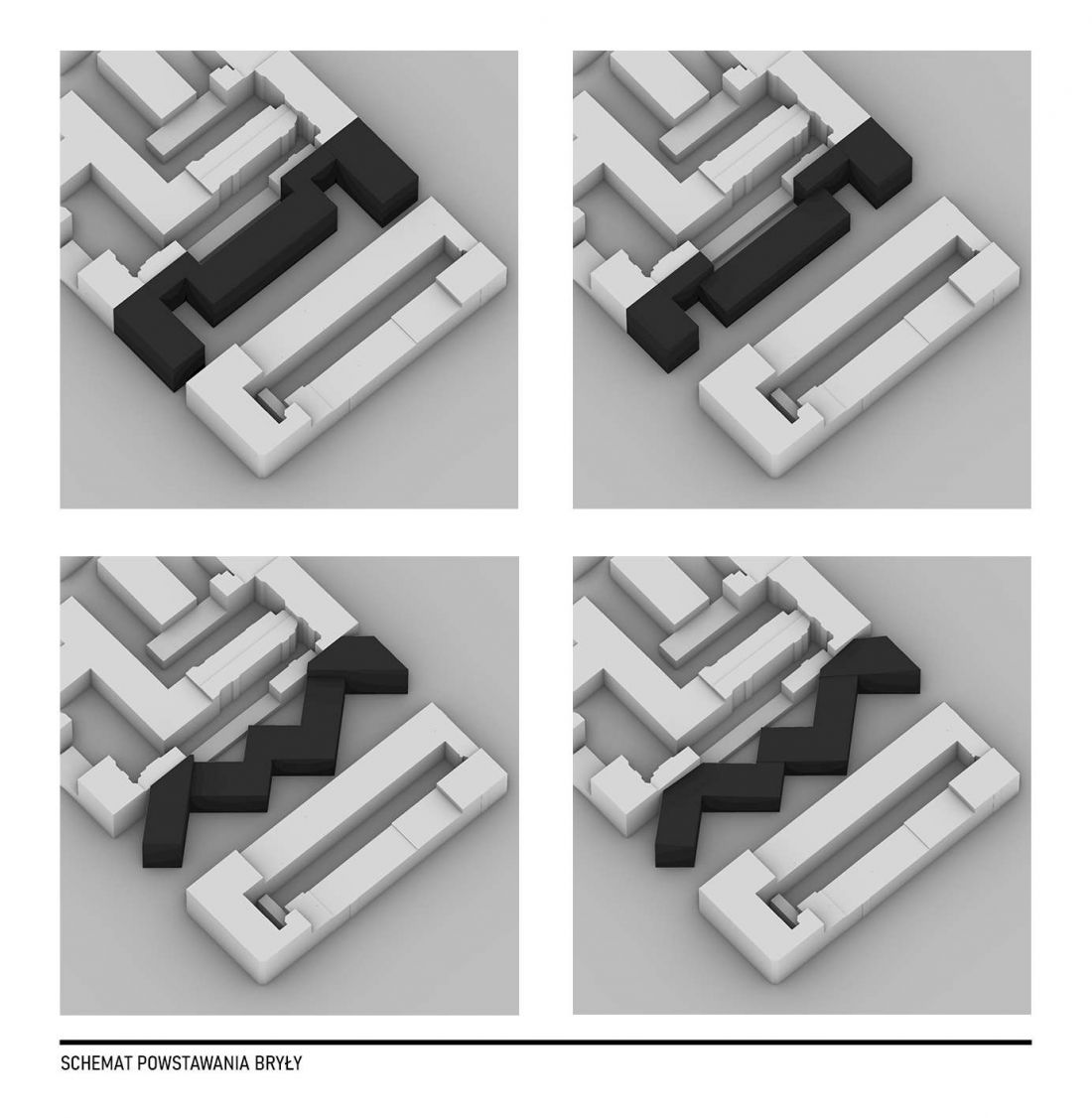

bryła       plan zagospodarowania terenu

bryła i plan zagospodarowania terenu

© Paweł Marjański

Struktura nośna drukowana jest jako betonowa skorupa, następnie dozbrajana za pomocą prętów stalowych i zalewana betonem. Pozostałe ściany wykonane w tej technologii wypełniane są styropianem z recyklingu o grubości dostosowanej do potrzeb izolacyjności.

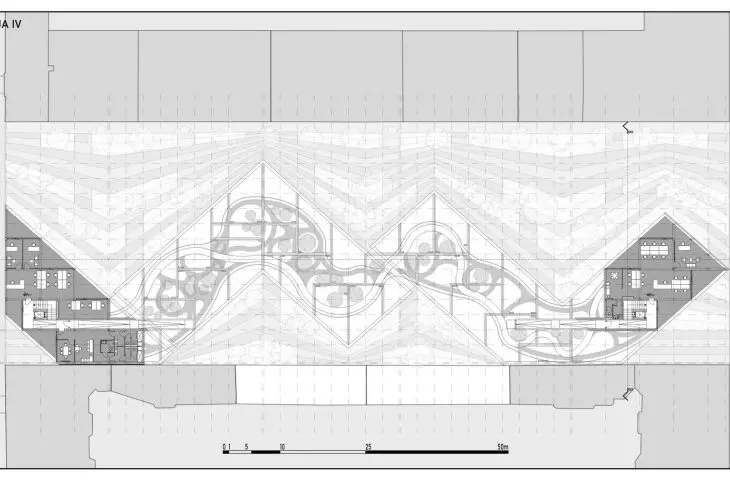

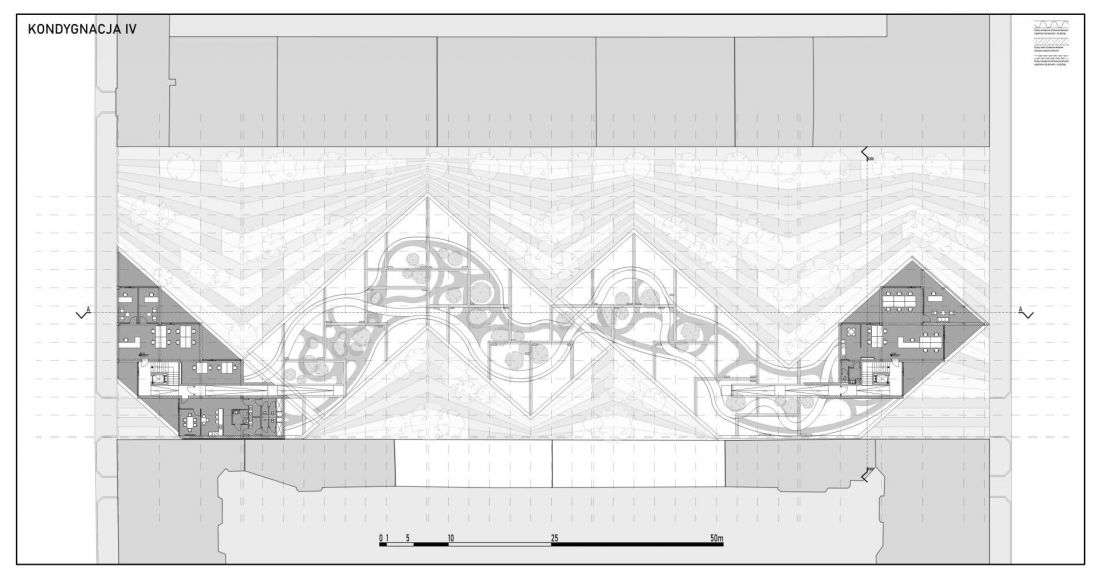

rzut 4. piętra

rzut 4. piętra

© Paweł Marjański

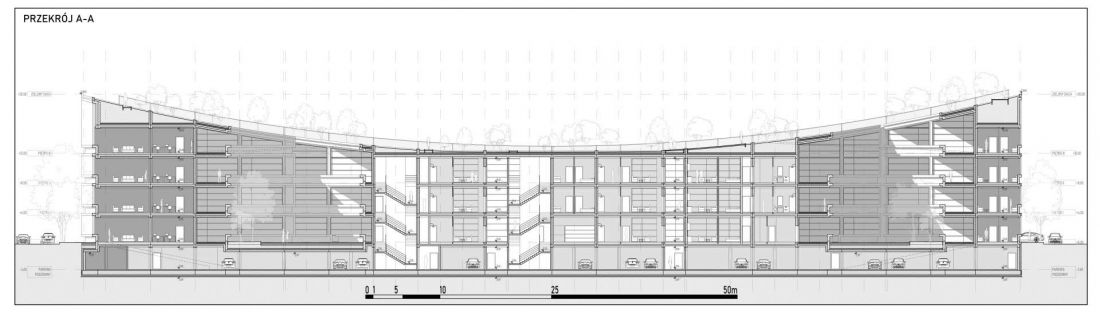

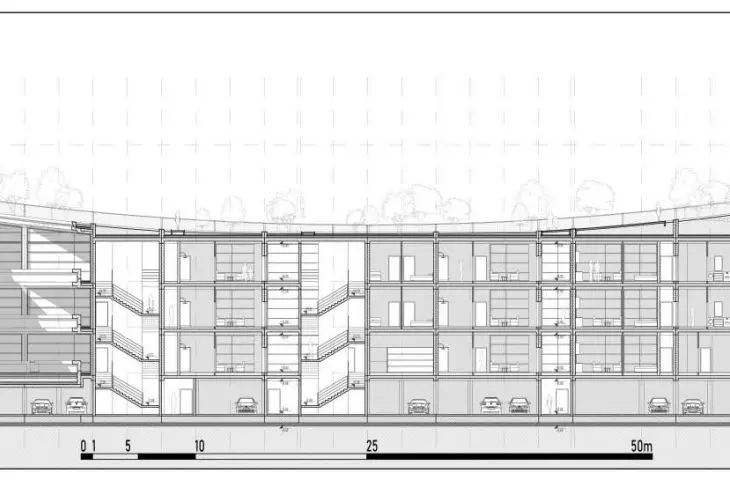

przekrój A-A

przekrój A-A

© Paweł Marjański

Pod kątem funkcjonalnym budynek dzieli się na część mieszkalną i usługową. Biura są wykonane w systemie płytowo-słupowym, aby osiągnąć otwartą przestrzeń dla rozkładu typu open space. Część mieszkalna składa się z dwóch powtarzających się modułów, które łączone są również w większe apartamenty.

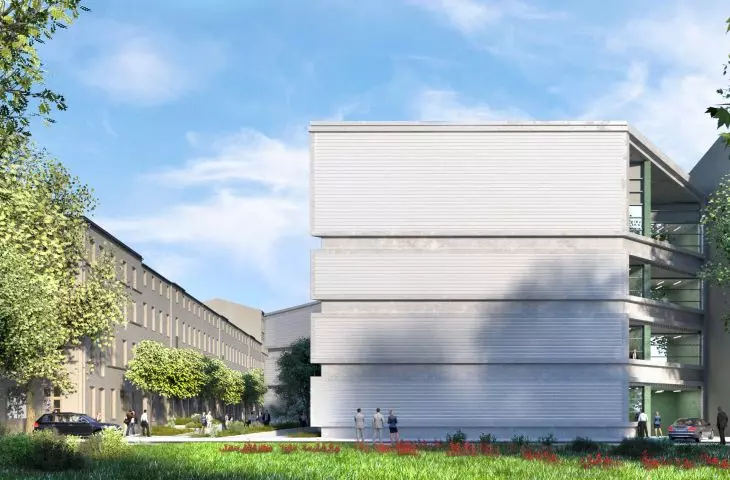

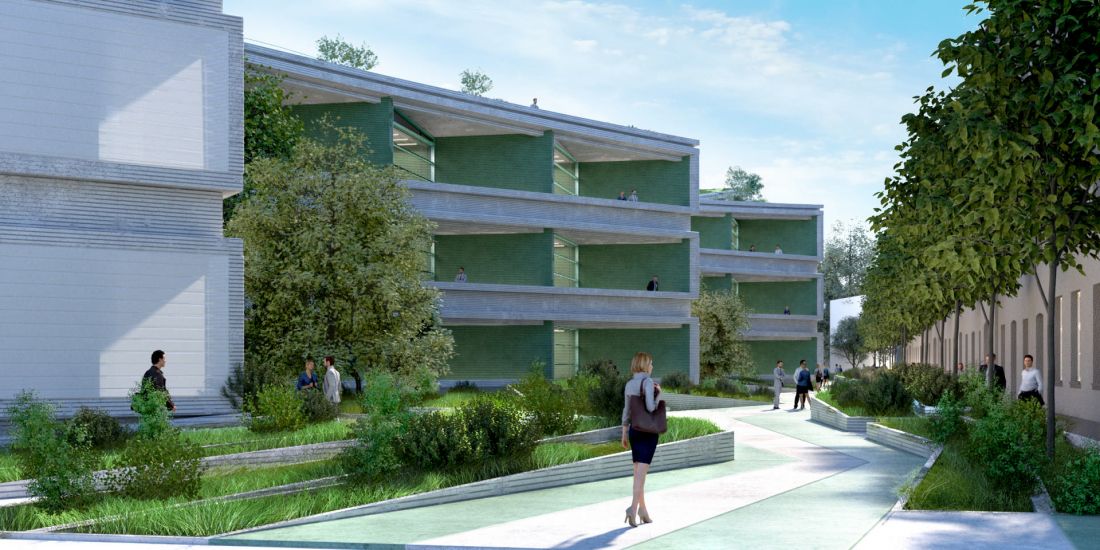

wizualizacja

wizualizacja

© Paweł Marjański

Mniejsze moduły rezydencjonalne znajdują się na północnej ścianie budynku, co pozwala spełnić wymagania naświetlenia dla mieszkań jednopokojowych. Każdy kubik umożliwia wydzielenie strefy nocnej, tym samym zwiększa intymność użytkowania, a także pozwala na wielką elastyczność w niewielkiej przestrzeni.

Większe moduły znajdują się na południowej ścianie budynku, oferują większą przestrzeń mieszkalną z wydzieloną sypialnią.

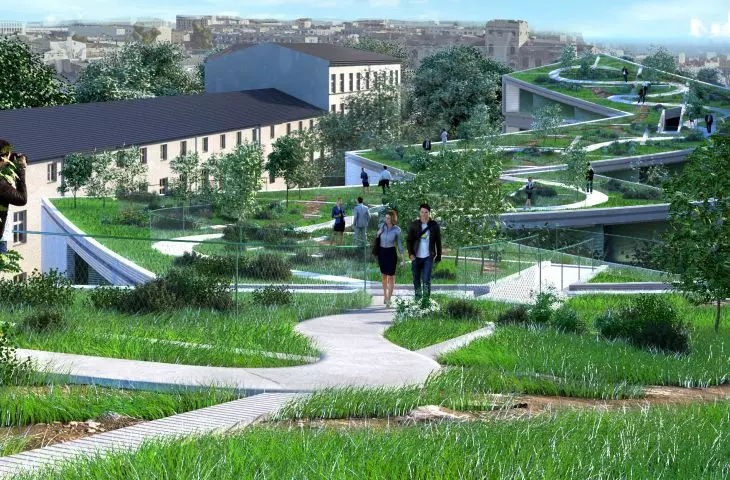

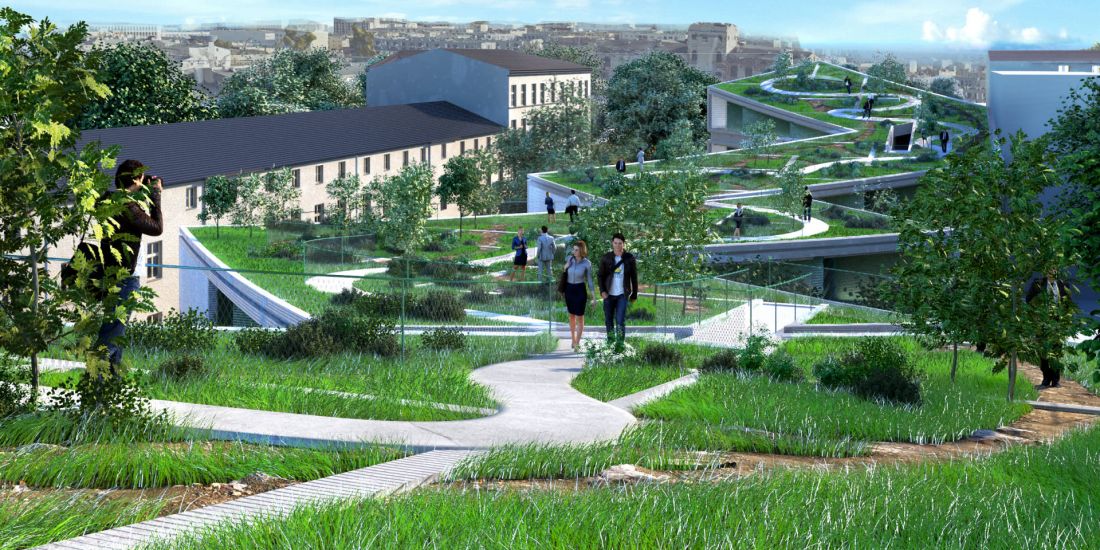

wizualizacja zielonego dachu

wizualizacja zielonego dachu

© Paweł Marjański

Koncept zakłada jak największą powtarzalność, przy czym druk 3D proponuje również unikalne moduły, które stanowią krańcowe elementy projektu.

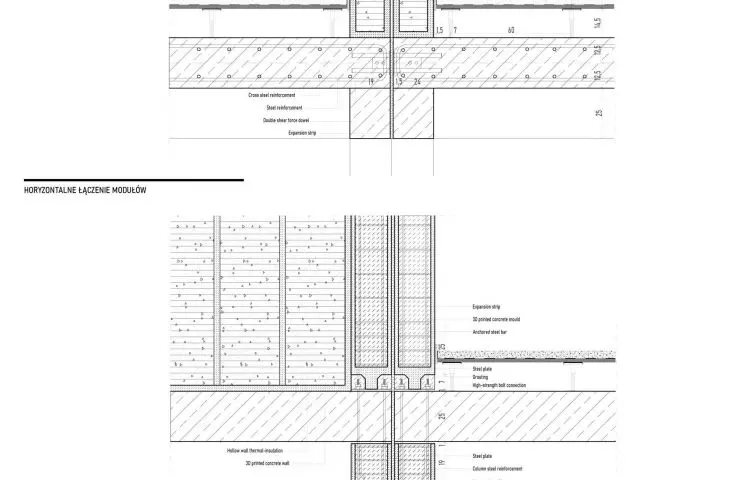

Moduły drukowane są z podłogą i ścianami/kolumnami, a następnie łączone za pomocą połączeń śrubowych, aby stworzyć jeden spójny obiekt.

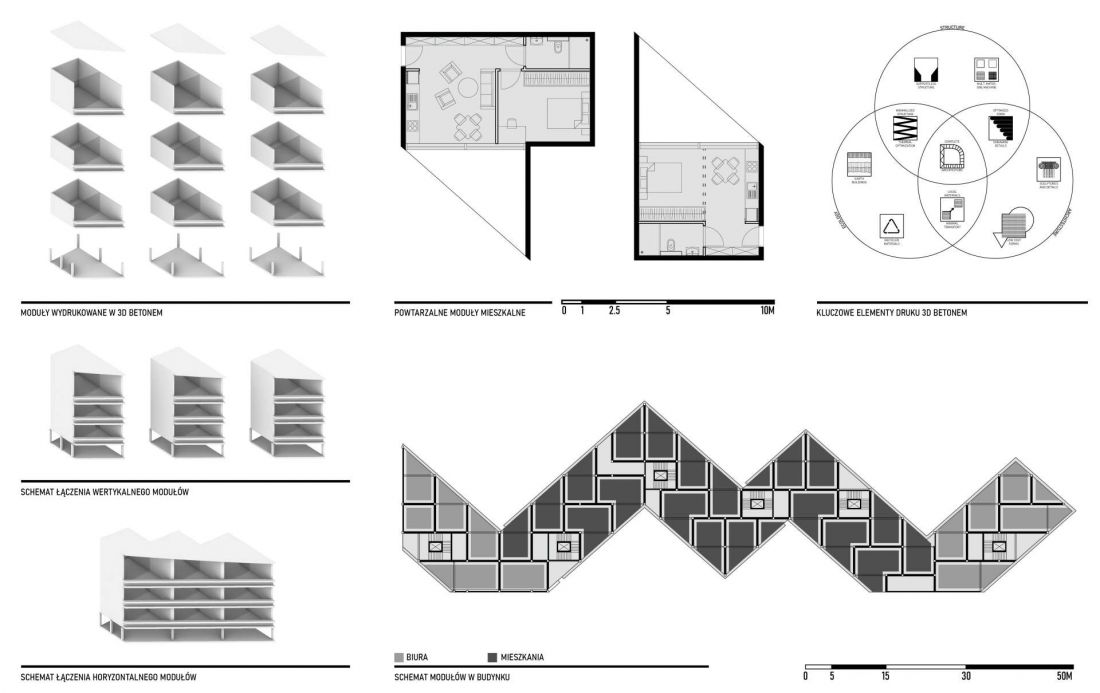

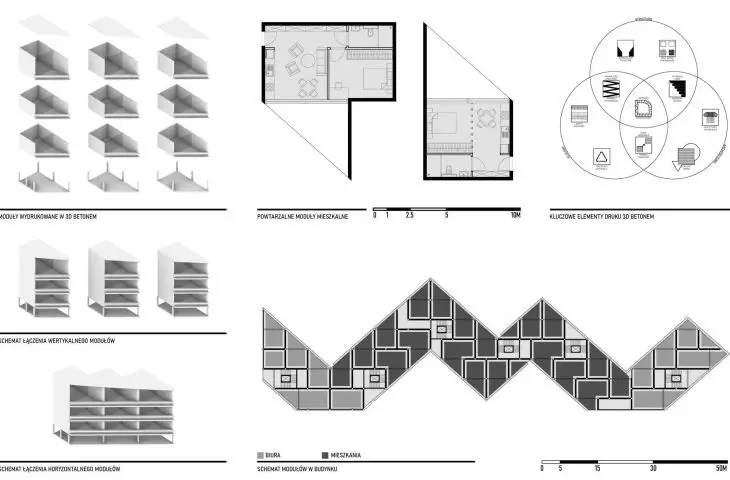

druk 3D

druk 3D

© Paweł Marjański


Paweł MARJAŃSKI

Ilustracje: © Autor
