Z cyklu „Dachy, akcesoria dachowe – trendy 2023”

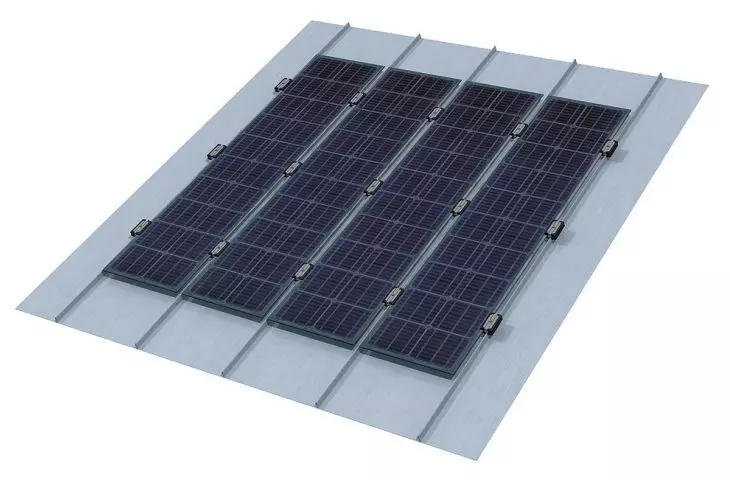

Niewiele systemów solarnych oferuje rozwiązania do metalowych dachów, które byłyby spójne i atrakcyjne architektonicznie zarazem. RHEINZINK-PV to niezaburzający optyki i zintegrowany z dachem system, który jest dopasowany wizualnie do dachów na rąbek stojący. Dzięki specjalnie opracowanym zaciskom bezramkowe moduły solarne RHEINZINK są mocowane bezpośrednio do rąbka stojącego, a ich rozstaw jest dostosowany do szerokości rozstawu wyprofilowanych rąbków.
DOPASOWANY DO DACHÓW NA RĄBEK STOJĄCY

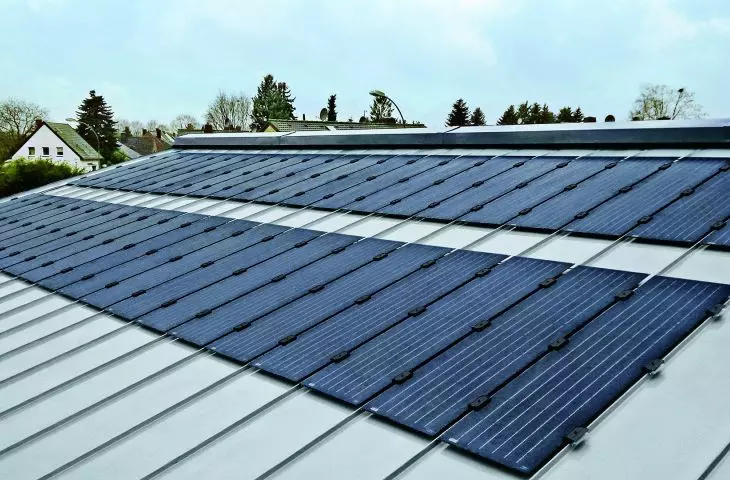

RHEINZINK-PV to wyjątkowo płaski i montowany równolegle do powierzchni dachu system modułów solarnych, którego walory techniczne i estetyczne sprostają oczekiwaniom najbardziej wymagającego odbiorcy. Można go mocować do dachów w technologii rąbka o wymiarach osiowych między rąbkami 530 mm (szer. rolki 600) i 430 mm (szer. rolki 500), gdyż panele solarne są dopasowane do rozstawu rąbków.
© RHEIZINK
Połączenie elektryczne jest zapewnione przez puszki przyłączeniowe zamocowane od spodniej strony modułów. Całkowita wysokość montażowa wynosi około 40 mm. Dzięki temu poziom szklanych paneli wychodzi tylko nieznacznie powyżej poziomu podwójnego rąbka stojącego.
MOCOWANIE A RUCHY TERMICZNE BLACHY

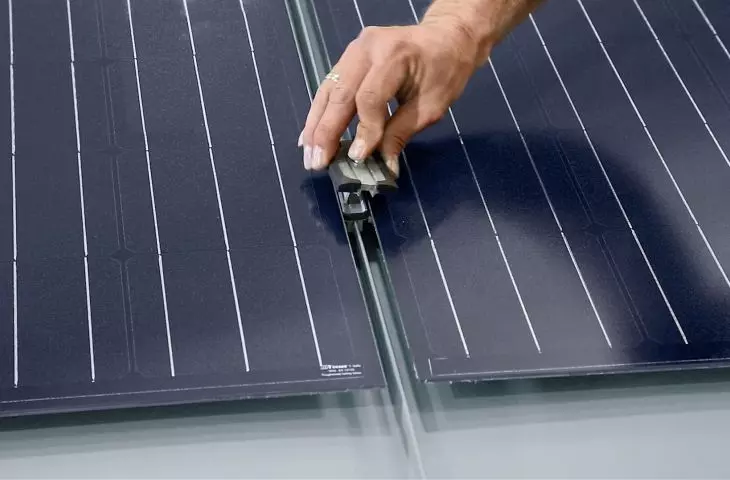

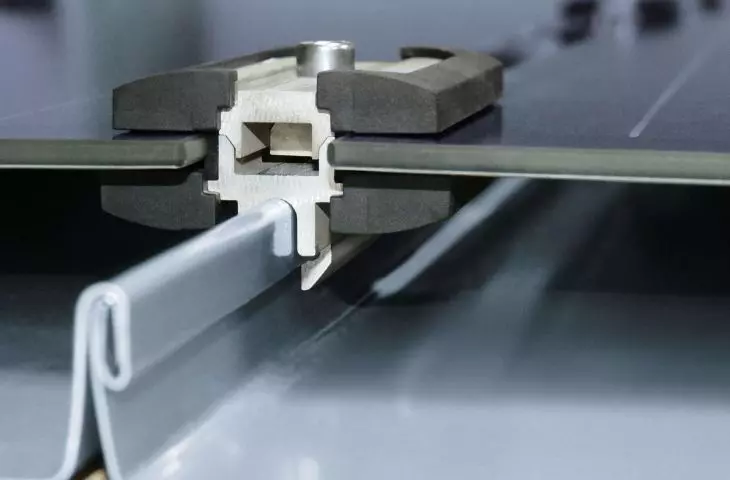

Opatentowany zacisk (uchwyt) panelu do rąbka jest mocowany za pomocą pionowego uchwytu do rąbka i jednocześnie umożliwia montaż bezramkowych modułów solarnych. Zaciski systemowe modułu mocowane są do rąbka za pomocą tylko jednej śruby, co zapewnia optymalne mocowanie paneli słonecznych.
© RHEIZINK
Zacisk jest mocowany do rąbka z siłą o momencie 6 Nm. Nie zakłóca to pracy profilu z rąbkiem (powodowanej rozszerzalnością termiczną blachy) i, co jest oczywiste, odbywa się bez dziurawienia blachy.
PLANOWANIE I REALIZACJA. TABELA OBCIĄŻEŃ.

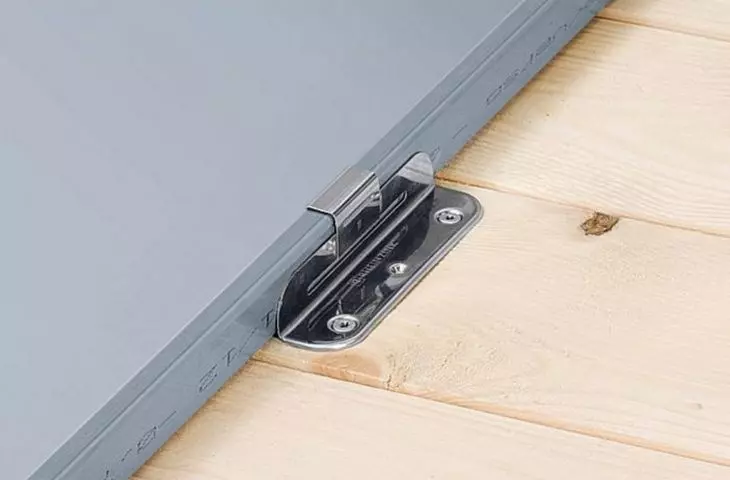

RHEINZINK od wielu lat rozwija temat optymalnego mocowania pasów blachy na rąbek stojący. Optymalne rozwiązanie to takie, które pozwala na szybkie, pewne i zarazem bezpieczne mocowanie. W wyniku tych poszukiwań powstał dopracowany w najdrobniejszych szczegółach system CLIPFIX®: idealnie do siebie dopasowane łapki mocujące o zwiększonej wytrzymałości 600 N/łapka, wkręty odporne na korozję oraz nowe narzędzie przyspieszające montaż.
© RHEIZINK
Zasadniczo wymagane są co najmniej 3 zaciski na jedną stronę modułu PV, lecz ilość zacisków, które należy zastosować, zależy od liczby łapek (haft) oraz obciążenia wiatrem.
Wymagana liczba zacisków RHEINZINK-PV oparta jest na nośności obliczeniowej łapek z systemu CLIPFIX o nośności, a pomocne tabele do skorzystania przez konstruktora znajdują się na stronie RHEINZINK.
© RHEIZINK
KONSULTACJE I SPRZEDAŻ
Dzięki RHEINZINK-PV można produkować energię elektryczną na własny użytek lub bezpośrednio przekazując ją do sieci elektrycznej, dlatego projektowanie użycia modułów solarnych odbywa się we współpracy ze specjalistami ds. systemów fotowoltaicznych. Projekt instalacji elektrycznej i jego składowych w całym budynku (inwerterów, integracji z usługami wewnątrz budynku itp.) jest wykonywany odrębnie dla każdego budynku przez specjalistów od systemów solarnych, instalatorów lub elektryków. Jako rezultat Inwestor otrzymuje projekt zoptymalizowany zarówno pod względem zapotrzebowania na energię elektryczną, jak i zharmonizowany z architekturą zewnętrzną.
Więcej informacji na stronie firmy RHEINZINK Polska Sp. z o.o. w portalu PdA.
