Fasady wentylowane są niezwykle popularne wśród architektów. Oferują szeroką swobodę projektową, wszechstronność i przekonują trwałością.

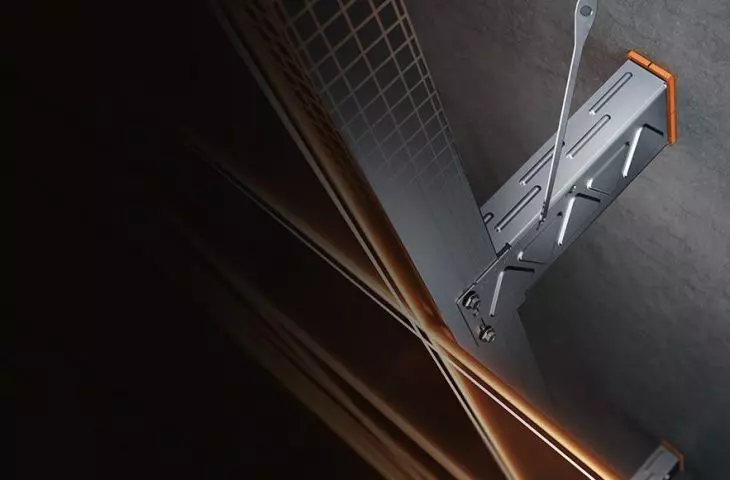

System EJOT CROSSFIX®
Swoboda projektowania to jedno, ale fasady wentylowane wyróżniają się także w obszarach zrównoważonego rozwoju i efektywności ekonomicznej. System podkonstrukcji EJOT CROSSFIX® stworzony został w celu spełnienia wymagań architektów i budowniczych, którzy przywiązują dużą wagę do zrównoważonego rozwoju, ochrony środowiska, elastyczności i najwyższych wymogów bezpieczeństwa. Jego innowacyjność została doceniona nagrodami DETAIL PRODUCT AWARD 2020 oraz GERMAN INNOVATION AWARD 2021. Głównym elementem nośnym systemu jest konsola wykonana w 100% ze stali nierdzewnej gatunku A2/A4. Jak wiadomo, pod względem ekonomicznym i ekologicznym stal nierdzewna już dawno zastąpiła aluminium. Pochodząca z produkcji stali nierdzewnej emisja CO² jest znacznie mniejsza, niż z innych, porównywalnych materiałów, jak żelazo czy aluminium. Faktem jest również dziesięciokrotnie mniejsza ilość energii pierwotnej potrzebnej do jej produkcji niż w przypadku wspomnianego aluminium.

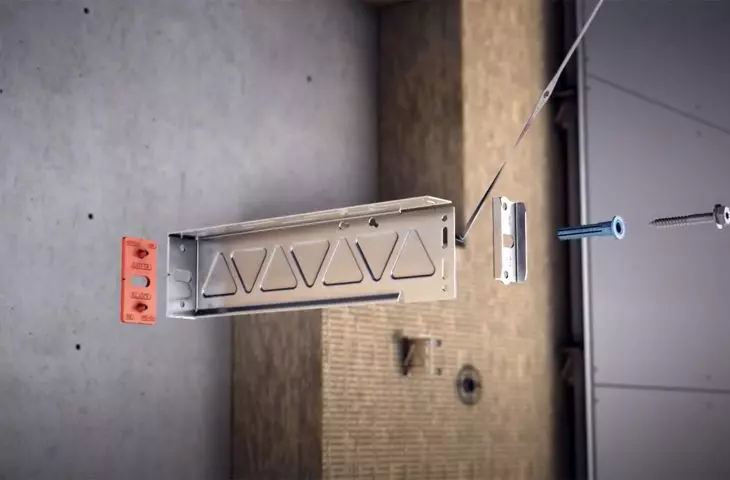

Konsola CF wykonana ze stali nierdzewnej
© EJOT
Niska przewodność ciepła
Istotną kwestią, na którą należy zwrócić uwagę w temacie nowoczesnych elewacji budynków niskoenergetycznych, jest współczynnik przenikania ciepła. Warto przypomnieć, że przewodność cieplna stali nierdzewnej wynosi 15 W/m²K i jest ponad dziesięciokrotnie niższa niż aluminium (160 W/m²K). Tym samym dziesięciokrotnie niższy jest wpływ na współczynnik przenikania ciepła Uc, a użycie stali nierdzewnej w podkonstrukcji CROSSFIX® istotnie zmniejsza ryzyko transmisji mostków termicznych w odróżnieniu od systemów opartych na konsolach aluminiowych. W rezultacie uzyskać można znacznie lepsze wartości współczynnika U przy tej samej grubości termoizolacji.
System CROSSFIX® umożliwia zastosowanie cieńszej izolacji ścian z takim samym efektem izolacyjnym. Oznacza to istotne oszczędności dla inwestora oraz sprzyja zrównoważonemu rozwojowi, natomiast zużycie mniejszej ilości potrzebnego materiału izolacyjnego pozwala na zwiększenie powierzchni użytkowej budynku, a co za tym idzie — szybszy zwrot inwestycji.
Elastyczny i łatwy w instalacji
Zadaniem konsoli, będącej centralnym elementem systemu, jest zapewnienie projektantom maksymalnej elastyczności przy konstruowaniu fasady oraz uproszczenie montażu wykonawcom. Pozwala na to jej unikalna geometria. Jedna uniwersalna konsola — bez względu na to, czy jest to tzw. konsola konstrukcyjna do punktów stałych, czy konsola wiatrowa do punktów przesuwnych, zapewnia prosty i szybki montaż, dzięki czemu na etapie montażu wyeliminowane zostaje ryzyko pomyłki. Sama konsola zapewnia płynną regulację mocowanej podkonstrukcji, gdzie specjalne karby w łatwy sposób wskazują właściwą głębokość wsunięcia profilu nośnego, a przy dodatkowo ryflowanej powierzchni profili, montażysta w łatwy i szybki sposób zamocuje profil zarówno w pionie, jak i w poziomie.
System zapewnia konstruowanie rusztu w układzie pionowym i poziomym, eliminując potrzebę instalacji dwóch różnych konsol do użytku pionowego i poziomego, jak wygląda to w popularnych systemach aluminiowych. Dzięki temu elastyczny i łatwy w instalacji CROSSFIX® daje więcej możliwości projektantom.

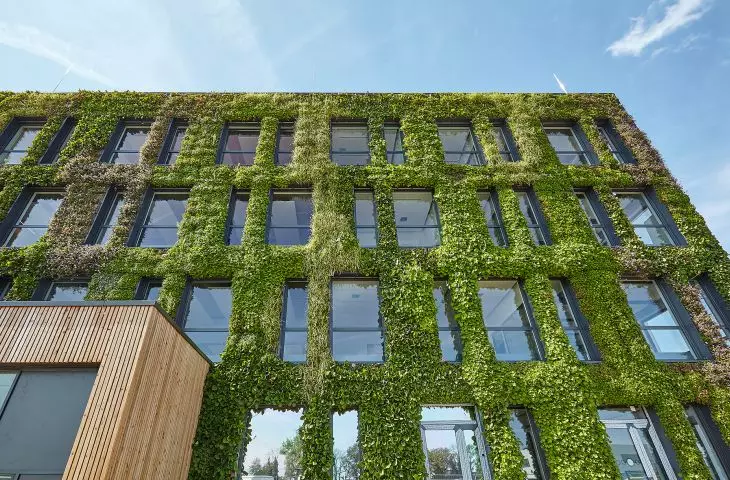

Zielona fasada, Moers
© EJOT
Mocny i niezawodny
Ze względu na materiał i specjalną geometrię konsol, CROSSFIX® jest niezwykle wytrzymały i może przenosić wyższe nośności niż większość dostępnych na rynku systemów. Geometria konsoli zmniejsza lokalne wyboczenie i zapewnia doskonałe przenoszenie obciążenia na podłoże. Dodatkowe cięgno — CF Powerkey — gwarantuje możliwie najlepszy rozkład obciążenia między łącznikami kotwiącymi. Wszystko to pozwala ograniczyć liczbę elementów na elewacji i przyczynia się do oszczędności czasu montażu, a także obniżenia kosztów związanych z materiałami i magazynowaniem. System odpowiedni jest do wszystkich podłoży i może być stosowany również w przypadku renowacji. Dzięki zastosowaniu elementu systemu, tzw. CF Claw, przeznaczonego do mocowania na istniejącym materiale izolacyjnym, wydłużony zostaje cykl życia istniejącej fasady i nie ma konieczności generowania odpadów.
Dla najwyższych wymagań przeciwpożarowych
Jako wyrób budowlany, omawiany system został sklasyfikowany w klasie A1 reakcji na ogień. Zastosowanie stali nierdzewnej sprawiło, że w zakresie bezpieczeństwa pożarowego jest on bezkonkurencyjny i konsekwentnie spełnia najwyższe wymagania przeciwpożarowe. Świadczy o tym parametr temperatury topnienia, gdzie dla aluminium jest to około 660°C, zaś dla stali nierdzewnej parametr ten jest ponad dwukrotnie wyższy (~1400°C). Warto zauważyć, że temperatura topnienia aluminium jest niższa niż podawana w literaturze temperatura rozwiniętego pożaru (700—900°C).

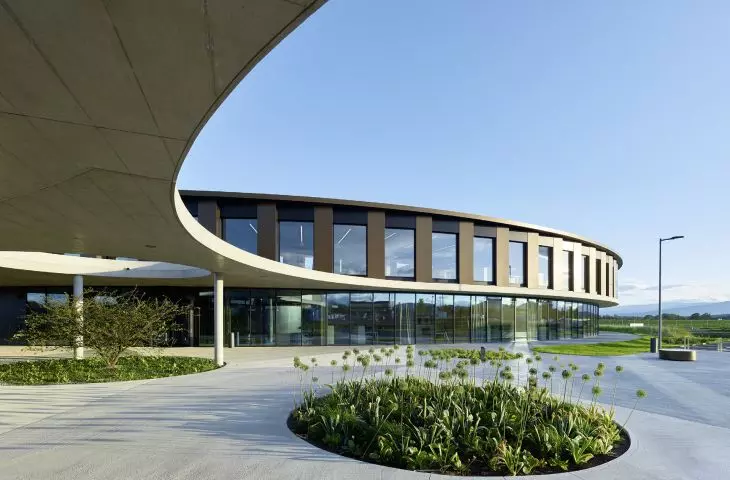

Legero – siedziba główna i Outlet, Graz Biuro projektowe Dietrich | Untertrifaller Architekten ZT GmbH (© 2019 Bruno Klomfar)
© EJOT
CROSSFIX® to system certyfikowany
Deklaracja Właściwości Użytkowych potwierdza zasadnicze charakterystyki podane w Europejskiej Ocenie Technicznej (ETA — 21/0756). EJOT szczególną uwagę przykłada do działań proekologicznych oraz zrównoważonego budownictwa, a omawiany system objęty jest tzw. deklaracją środowiskową (ang. EPD —Environmental Product Declaration) oraz certyfikatem LEED (ang. Leadership in Energy and Environmental Design). Objęty jest również certyfikatem Instytutu Domu Pasywnego.
CROSSFIX® to uniwersalny system do montażu pionowego i poziomego profili nośnych, zapewniający maksymalną elastyczność. Dzięki koncepcji systemu, EJOT dostarcza kompletną podkonstrukcję elewacji z jednego źródła. W sprawdzonej, najwyższej jakości. Wszystko wspierane jest przez szeroko rozwinięty serwis, co sprzyja realizacji śmiałych projektów fasad wentylowanych.
Więcej informacji na stronie firmy EJOT POLSKA Sp. z o.o. Sp. k. w portalu PdA.
