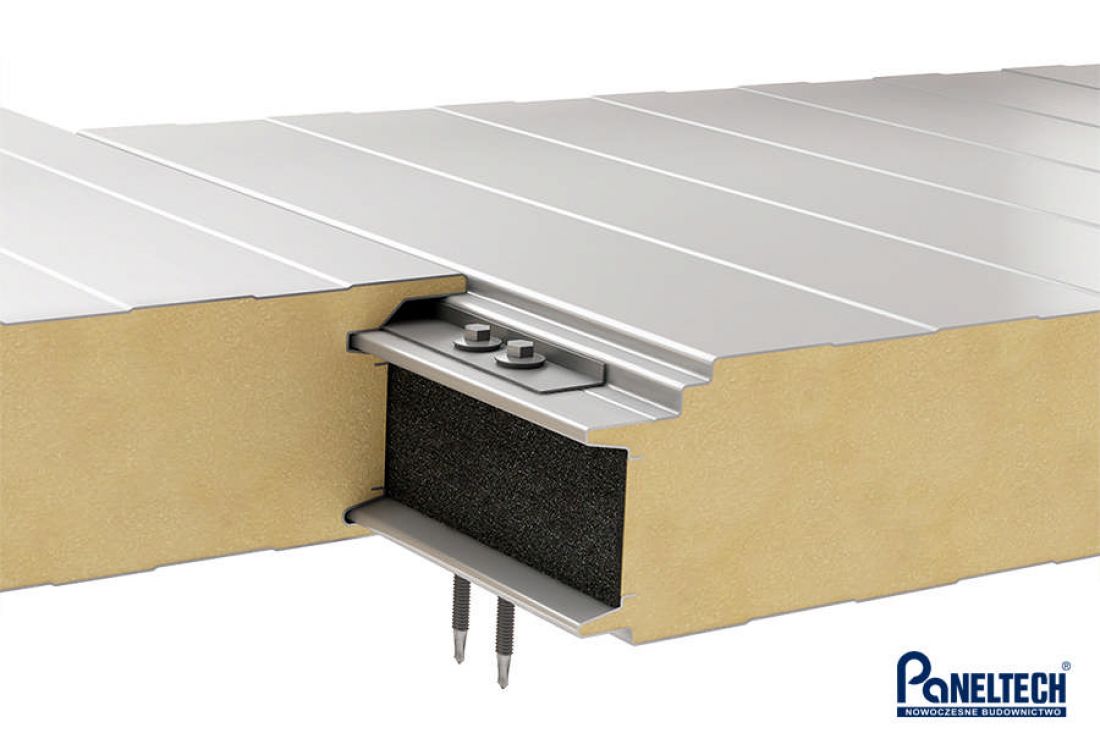

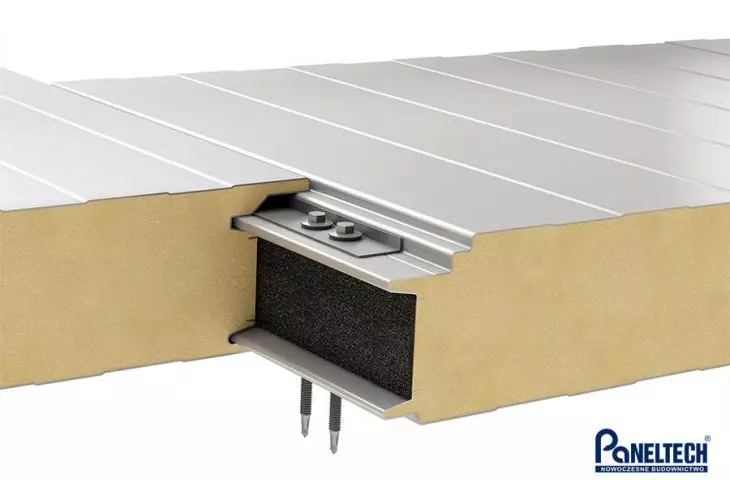

Paneltech PW PIR-SU to innowacyjna ścienna płyta warstwowa z ukrytym łącznikiem, przeznaczona do tworzenia estetycznych elewacji zewnętrznych oraz ścian działowych wewnętrznych w konstrukcjach szkieletowych. W rdzeniu płyty znajduje się sztywna pianka poliizocyjanurowa (PIR) o gęstości 40 kg/m³, zapewniająca znakomite właściwości izolacyjne. System ukrytego łącznika umożliwia estetyczne wykończenie powierzchni, ukrywając łącznik w wyprofilowanej krawędzi wzdłużnej płyt, tworząc elegancki zamek.
zastosowanie
Płyty PW PIR-SU są idealne do wykorzystania w zewnętrznych elewacjach oraz wewnętrznych ścianach działowych w jedno- i wieloprzęsłowych konstrukcjach szkieletowych.
właściwości
Termoizolacyjność: Rdzeń z pianki PIR o gęstości 40 kg/m³ minimalizuje straty ciepła, podnosząc efektywność energetyczną budynku.
Wytrzymałość: Wysoka wytrzymałość mechaniczna płyt sprawia, że są odporne na uszkodzenia i deformacje.
Odporność ogniowa: Płyty zwiększają bezpieczeństwo pożarowe dzięki podwyższonym parametrom odporności ogniowej.
Montaż: Możliwość montażu w pionie i poziomie pozwala na elastyczne projektowanie. Montaż poziomy wymaga dodatkowych obróbek na połączeniach płyt.
kompatybilność
Płyta PW PIR-SU jest kompatybilna z płytą ścienną z wełny mineralnej Paneltech PWW-SU.
Płyty PW PIR-SU oferują estetyczne wykończenie elewacji oraz wysokie parametry techniczne, stanowiąc wszechstronne rozwiązanie dla budownictwa komercyjnego i przemysłowego.
Paneltech PW PIR-SU płyta ścienna z ukrytym łącznikiem
© Paneltech
| grubość [mm] - masa [kg/m²] | 60 - 11,1 80 - 11,8 100 - 12,6 120 - 13,4 |
|---|---|
| szerokość modularna [mm] | 1130 (opcjonalnie 1000 lub 1050) |
| długość [mm] | 2000 ÷ 15800 |
| współczynnik przenikania ciepła Uc [W/m²K] dla danej grubości | 0,42 - 6 cm 0,29 - 8 cm 0,23 - 10 cm 0,19 - 12 cm |
| izolacja akustyczna Rw [dB] | 26 |
| reakcja na ogień | B-s1,d0 |
| odporność ściany na ogień zewnętrzny | NRO |
| odporność ogniowa ścian dla danej grubości [mm] | NPD - 40, 80 EI 15(o<->i) - 100, 120 |
| odporność korozyjna | zewnętrzna C1, C2, C3 (C4 ÷ C5), wewnętrzna A1 (A2 ÷ A5) |
| powłoki organiczne | SP 25, PU, AGRO, FOOD SAFE i inne |
| okładzina zewnętrzna | blacha ocynkowana 0,5 ÷ 0,6 mm |
| okładzina wewnętrzna | blacha ocynkowana 0,4 ÷ 0,5 mm |
| dostępne profilowania | okładzina zewnętrzna: L – linia, ML – mikrolinia, MF – mikrofala, MR – mikrorowek, G – gładka, C – carbon okładzina wewnętrzna: L – linia, R – rowek, G – gładka |
| rdzeń izolacyjny | sztywna pianka o gęstości 40 kg/m³ i zamkniętych komórkach PIR (poliizocyjanurat) |
| zastosowanie | płyta warstwowa ścienna do układania nieciągłego w ścianach zewnętrznych i obudowie ścian oraz ścianach i sufitach w obrębie konstrukcji |
| układ montażu na ścianie | pionowy lub poziomy |
