Paneltech PW PIR-S to ścienna płyta warstwowa, która posiada rdzeń wykonany z pianki poliizocyjanurowej (PIR), zamknięty w okładzinach z blach powlekanych. Charakteryzuje się widocznym łącznikiem, co umożliwia szybki i wygodny montaż. Konstrukcja płyty zapewnia doskonałą izolacyjność termiczną oraz wytrzymałość mechaniczną, a także podwyższoną odporność ogniową.
zastosowanie
Płyty warstwowe PW PIR-S mogą być używane jako elementy elewacji zewnętrznych, ścian działowych wewnętrznych oraz sufitów podwieszanych.
właściwości
Termoizolacyjność: Rdzeń z pianki PIR o gęstości 40 kg/m³ zapewnia świetne właściwości termoizolacyjne, minimalizując straty ciepła.
Wytrzymałość: Płyty PW PIR-S są odporne na uszkodzenia mechaniczne i deformacje dzięki wysokiej wytrzymałości mechanicznej.
Odporność ogniowa: Płyty mają zwiększoną odporność ogniową, co podnosi poziom bezpieczeństwa pożarowego.
Montaż: Możliwość montażu w pionie i poziomie daje elastyczność projektową i pozwala na dopasowanie do indywidualnych potrzeb.
kompatybilność
Płyty PW PIR-S są kompatybilne z innymi płytami Paneltech, takimi jak:
Paneltech PW PIR-SL (LITE): Lżejsza wersja z rdzeniem PIR o gęstości 35 kg/m³, charakteryzująca się dobrą termoizolacyjnością, choć z możliwymi mikro nierównościami.
Paneltech PWW-S i PWW-S LITE: Z rdzeniem z wełny mineralnej, zapewniające dodatkowe właściwości akustyczne i ogniowe.
Paneltech PWS-S: Z rdzeniem styropianowym, oferujące niższe koszty materiałowe przy zachowaniu odpowiednich parametrów izolacyjnych.
Płyty PW PIR-S oferują wszechstronne możliwości konstrukcyjne, wysokie parametry techniczne i łatwość montażu, co czyni je idealnym rozwiązaniem dla szerokiego zakresu zastosowań w budownictwie komercyjnym i przemysłowym.

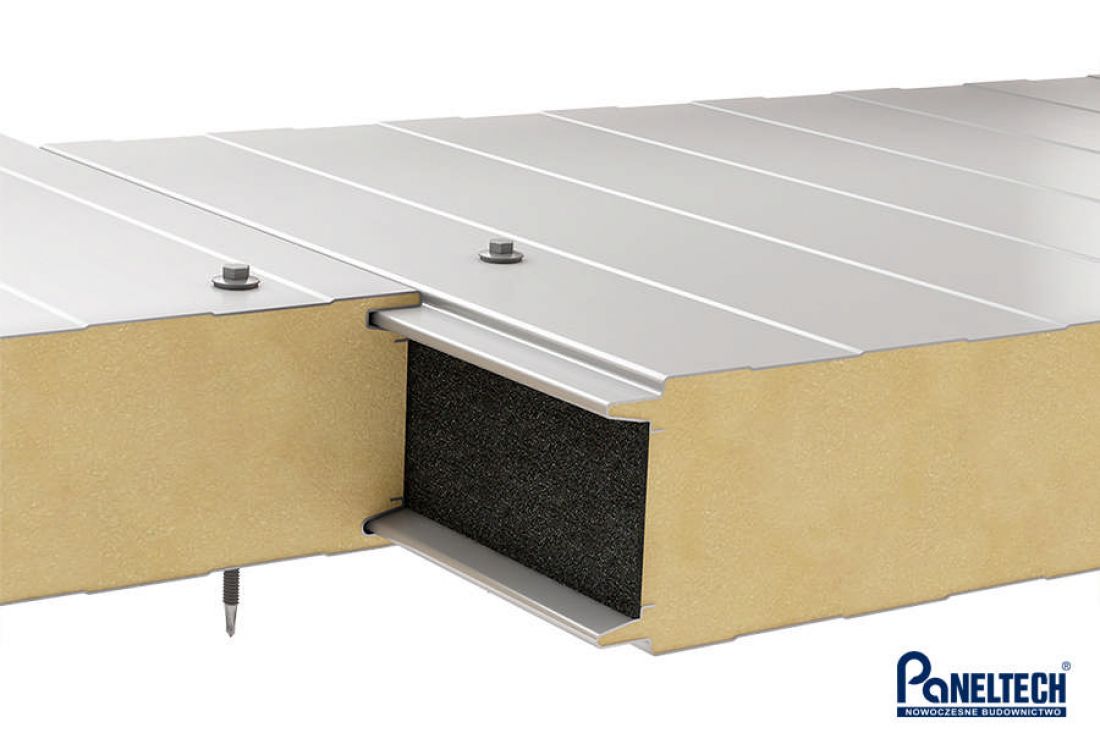

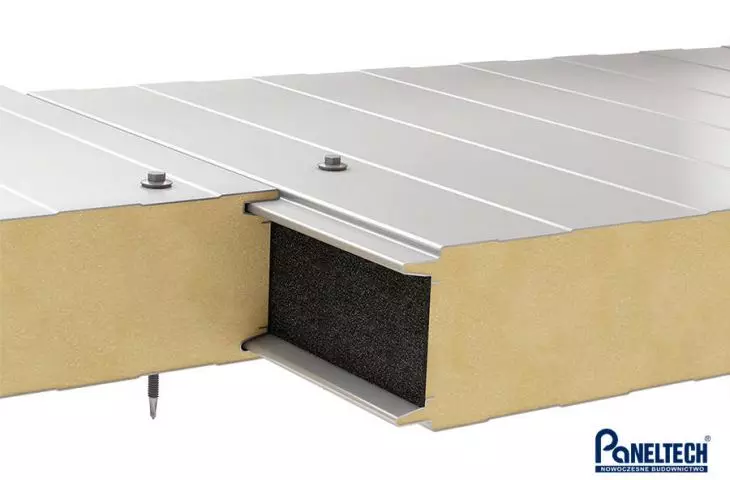

Paneltech PW PIR-S ścienna płyta warstwowa
© Paneltech
| grubość [mm] - masa [kg/m²] | 40 - 9,9 60 - 10,7 80 - 11,5 100 - 12,3 120 - 13,1 |
|---|---|
| szerokość modularna [mm] | 1130 (opcjonalnie 1000 lub 1050) |
| długość [mm] | 2000 ÷ 15800 |
| współczynnik przenikania ciepła Uc [W/m²K] dla danej grubości | 0,58 - 4 cm 0,37 - 6 cm 0,27 - 8 cm 0,22 - 10 cm 0,18 - 12 cm |
| izolacja akustyczna Rw [dB] | 26 |
| reakcja na ogień | B-s1,d0 |
| odporność ściany na ogień zewnętrzny | NRO |
| odporność ogniowa ścian dla danej grubości [mm] | NPD - 40, 60 EI 15(o<->i) - 80 EI 30(o<->i) - 100, 120 |
| odporność korozyjna | zewnętrzna C1, C2, C3 (C4 ÷ C5), wewnętrzna A1 (A2 ÷ A5) |
| powłoki organiczne | SP 25, PU, AGRO, FOOD SAFE i inne |
| okładzina zewnętrzna | blacha ocynkowana 0,5 ÷ 0,6 mm |
| okładzina wewnętrzna | blacha ocynkowana 0,4 ÷ 0,5 mm |
| dostępne profilowania | okładzina zewnętrzna: L – linia, ML – mikrolinia, MF – mikrofala, MR – mikrorowek, G – gładka, C – carbon okładzina wewnętrzna: L – linia, R – rowek, G – gładka |
| rdzeń izolacyjny | sztywna pianka o gęstości 40 kg/m³ i zamkniętych komórkach PIR (poliizocyjanurat) |
| zastosowanie | płyta warstwowa ścienna do układania nieciągłego w ścianach zewnętrznych i obudowie ścian oraz ścianach i sufitach w obrębie konstrukcji |
| układ montażu na ścianie | pionowy lub poziomy |
